Co naše sady CV dělají v hnacím ústrojí

Jako a Výrobce sad univerzálních CV kloubových botek , přizpůsobujeme konfiguraci produktu aplikaci, provozním limitům, rozhraním a kritériím přijetí definovaným pro každý projekt.

Kloub s konstantní rychlostí přežije pouze tehdy, když jeho mazací náplň zůstane na svém místě a abraziva zůstanou mimo. Bota je bariérou, která to umožňuje: ohýbá se s úhlem řízení a zdvihem odpružení, zatímco drží mazivo proti kleci, kuličkám a oběžným drahám. Jakmile se zavazadlový prostor roztrhne, mazivo se vylije a do spoje se dostane silniční drť a výsledné opotřebení se projeví klikáním v zatáčkách, vibracemi při zatížení a případným selháním nápravy.

Sady bot vyrábíme jako kompletní náhradní sady, nikoli jako volné pryžové díly, takže dílna nebo distributor může opravit kloub v jedné operaci. Vnitřní a vnější boty používají různé vzory a specifikace a nejsou zaměnitelné, proto je náš sortiment organizován podle polohy kloubu a podle použití vozidla.

Náš sortiment hnacích ústrojí

Sady bot sedí uvnitř širšího C.V. program kloubu a hnacího hřídele. Níže uvedená tabulka ukazuje, jak každá rodina vyhovuje požadavkům trhu s náhradními díly nebo požadavkům na montáž, takže projekt lze uvést jako jediný rozsah dodávky.

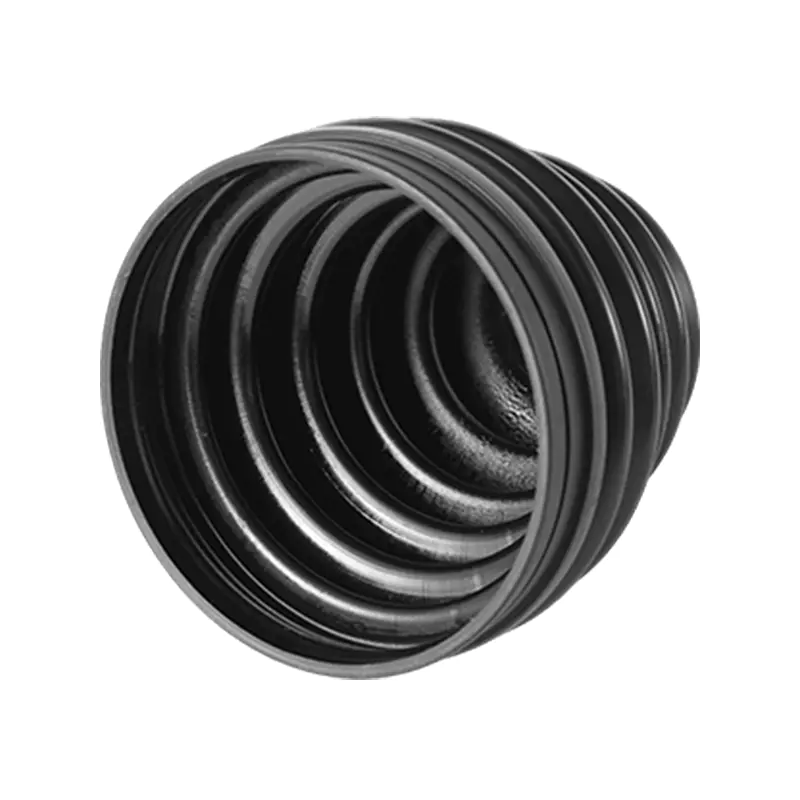

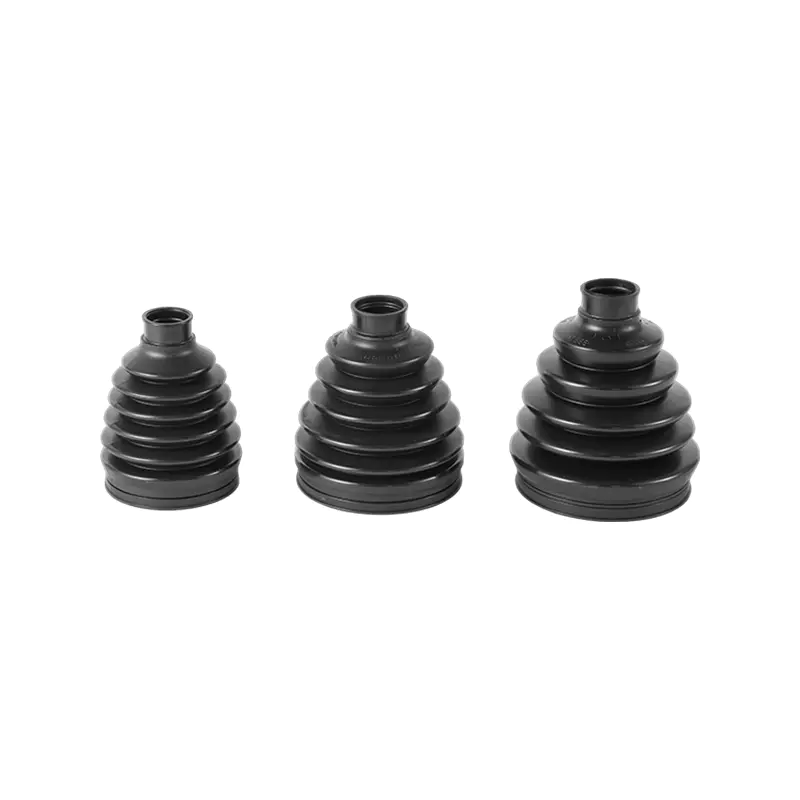

Dvě reprezentativní položky v současné produkci jsou prachotěsná ochranná bota 103-2140/04438-16080/04427-0K020 z elastické pryže CV joint a 04427-0K020 protiúnikový kryt kulového měchu hnacího hřídele CV. Oba jsou dodávány jako sada bot s těsnicími a upevňovacími díly potřebnými pro instalaci.

Konstrukce bot a výběr materiálu

Životnost boty je určována složením, tloušťkou stěny a způsobem, jakým se konvoluce skládají pod kloubem. Boty vyrábíme z elastické pryže pro běžný trh s náhradními díly, kde na odolnosti vůči ozónu, mastnotám a opakovanému ohýbání záleží více než na jakémkoli jednotlivém čísle tvrdosti. Neoprén a termoplasty se používají tam, kde zákaznický trh vyžaduje vyšší teplotní toleranci nebo lepší flexibilitu při nízkých teplotách.

• sloučenina: elastická pryž, neopren nebo termoplastický elastomer přizpůsobený typu maziva a rozsahu provozních teplot.
• Geometrie: počet konvolucí a profil nastavený maximálním úhlem kloubu a dráhou ponoru.
• Těsnící plochy: rozměry vrtání a ramen jsou řízeny tak, aby bota seděla na pouzdru kloubu a hřídeli bez sevření.
• Oprava: kovové svorky dimenzované na průměr hřídele a pouzdra se správnou šířkou pásu pro krk boty.
• Mazací náplň: množství specifikované na spoj, takže bota není během montáže hladová ani přeplněná.

Použití pro různé typy vozidel

Sady bot se spotřebovávají při opravách, nikoli při montáži nového vozidla, takže sortiment musí pokrýt širokou škálu modelů se zvládnutelným počtem referencí. Sady seskupujeme podle polohy kloubu, průměru hřídele, rozměrů hrdla zavazadlového prostoru a čísel OE, která nahrazují, což distributorovi umožňuje sestavit katalog, který pokryje vozidla s vysokým obratem bez přepravy duplikátů.

V poptávce dominují osobní automobily a lehká užitková vozidla, zejména platformy s pohonem předních kol, kde vnitřní i vnější klouby běží v exponovaných polohách. Vozidla s vyšším jízdním zatížením a těžší náklad zvyšují artikulaci a hromadění tepla a tyto aplikace využívají botu se silnější stěnovou částí a směsí, která udržuje pružnost při nízké okolní teplotě.

Specifikace, které potvrzujeme před výrobou

Každá sada zavazadlového prostoru je definována malou sadou rozměrů a materiálových rozhodnutí. Jejich potvrzení ve fázi vzorku zabrání pozdějšímu návratu vybavení v programu.

• Poloha kloubu: vnitřní nebo vnější a typ kloubu, kde náprava používá vnitřní konstrukci stativu.
• Průměr hřídele a vrtání pouzdra na dosedacích plochách zavazadlového prostoru.
• Délka boty, profil konvoluce a maximální úhel kloubu.
• Typ směsi a cílový rozsah provozních teplot.
• Typ, materiál a rozměry objímky.
• Typ maziva a hmotnost náplně na sadu.
• Obsah sady: botka, svorky, sáček s mazivem, pojistný kroužek nebo upevňovací díly podle potřeby.

Výroba a kontrola kvality

Bayzo působí v Yuhuanu, Zhejiang, čínském centru výroby automobilových dílů, s vlastní výrobou a inspekcí spíše než outsourcovaným obchodováním. Náš proces probíhá od kontroly surovin přes lisování, CNC obrábění kovových součástí, montáž a finální kontrolu, přičemž každá fáze se drží stejného rozměrového a vzhledového standardu napříč šaržemi.

Konkrétně pro sady bot, kontrolní body zahrnují ověření šarže směsi, tloušťku stěny a tvar konvoluce, rozměry dosedací plochy, uchycení svorky a úplnost soupravy. Hotové sady jsou před odesláním kontrolovány na přesnost montáže, konzistenci vzhledu a správný obsah, což je praktický základ pro stabilní dodávky na trh s náhradními díly.

Vývoj a přizpůsobení OEM/ODM

Vyvíjíme sady bot ze vzorků zákazníků, výkresů nebo originálních čísel. Typická vývojová sekvence začíná referenčními daty, přesouvá se ke shodnému vzorku pro zkoušku vybavení a poté k sériové výrobě, jakmile je vzorek potvrzen. V rámci stejného programu je k dispozici vlastní balení, značení značek a obsah sady specifický pro daný trh.

Pokud zákazník dodá kompletní požadavek na nápravu spíše než samotný zavazadlový prostor, můžeme nabídnout sadu zavazadlového prostoru spolu s C.V. Klouby a hřídelové sestavy, takže kloub, botka a hardware dorazí jako jedna sladěná sada.

Instalace, údržba a servis

Správná instalace určuje, zda boot kit dosáhne své očekávané životnosti. Kloub musí být očištěn od starého tuku a nečistot, nová mazací náplň musí být rovnoměrně nanesena kolem klece a oběžných drah a botka musí být umístěna bez kroucení před utažením svorek. Vzduch zachycený uvnitř botky bude tlačit závity ven při rotaci, takže bota by měla být odvzdušněna nebo vyrovnána, když je spoj znovu sestavován.

• Při každém servisním intervalu zkontrolujte boty, zda nejsou prasklé, neprosakuje mastnota nebo nejsou uvolněné svorky.
• Vyměňte manžetu a mazivo společně; opětovné použití boty po kontaminaci zkracuje životnost kloubů.
• Před montáží nové botičky zkontrolujte dosedací plochy hřídele a pouzdra na rýhy.
• Udržujte náhradní sady ve stejné referenční skupině, aby se zjednodušil dílenský sklad.

Informace, které používáme ke konfiguraci vašeho řešení

Při přípravě konfigurace bootovací sady a cenové nabídky pracujeme z následujících vstupů projektu. Tam, kde může zákazník dodat originální čísla a vzorek, je párování rychlejší a spolehlivější.

• Značka vozidla, model, rok a poloha nápravy.
• Aktuálně dodáno OE číslo nebo reference konkurenta.
• Ukázka botky nebo kloubu, případně kótovaný výkres.
• Typ kloubu: kulový vnitřní nebo vnější, nebo vnitřní trojnožka.
• Průměr hřídele a vrtání pouzdra na těsnicích plochách.
• Požadovaná směs a rozsah provozních teplot.
• Obsah sady a formát balení, včetně požadavků na značku.
• Množství objednávky, harmonogram dodávek a cílový trh.

Často kladené otázky

Lze vnitřní a vnější boty CV používat zaměnitelně?

Ne. Vnitřní a vnější boty se liší vrtáním, délkou, profilem zkroucení a velikostí svorek, protože klouby se různě kloubují a zanořují. Montáž vnější botičky na vnitřní kloub nebo naopak obvykle způsobí ztrátu tuku nebo poškození botičky na krátkou vzdálenost.

Dodáváte sady bot jako kompletní sady nebo jako jednotlivé boty?

Dodáváme kompletní sady obsahující botku, svorky a mazivo, včetně upevňovacích dílů tam, kde to aplikace vyžaduje. Jednotlivé boty mohou být také uvedeny tam, kde to vyžaduje zákaznický program.

Z jakého materiálu jsou vyrobeny vaše CV boty?

Naše standardní boty pro trh s náhradními díly jsou tvarovány z elastické pryže, s neoprenem a termoplasty dostupnými pro aplikace vyžadující vyšší teplotní toleranci nebo lepší flexibilitu při nízkých teplotách. Směs se volí podle typu maziva a provozních podmínek spoje.

Dokážete vyvinout boot kit pouze z OE čísla?

Ano. Vyvíjíme z OE čísel, zákaznických vzorků nebo výkresů. Číslo OE nám umožňuje identifikovat rodinu kloubů a pravděpodobné rozměry; vzorek nebo výkres pak potvrdí těsnicí plochy a geometrii botky před sériovou výrobou.

Nabízíte vlastní balení a branding pro sady bot?

Poskytujeme obalová řešení, značení značek a související přizpůsobení na základě požadavků zákazníka, včetně obsahu sady a potištěných obalů specifických pro daný trh.

Na jaké trhy vyvážíte sady CV?

Naše výrobky jsou vyváženy do Evropy, Ameriky, Středního východu, jihovýchodní Asie, Afriky, Austrálie a dalších regionů spolu s dodávkami na domácí trh. $ $
